Gaasiturbiini labad peavad vastu pidama rasketele tingimustele, nagu kõrgenenud temperatuur, kõrged tsentrifugaaljõud ja oksüdatsioon.Tänapäeval kasutatakse terade valamiseks terade suunamise tahkumise (DS) ja ühe kristalli (SX) meetodeid, sest tavapärased valamismeetodid loovad supersulamiid, mis ei vasta tasakaalustatud terastruktuuri põhjustatud kõrge temperatuuri omadustele.Tavapärased supersulamid kukkusid teravilja piirides läbi, kuna soojus väsimus, oksüdatsioon ja väändumine.Viljapiirid on kohad ebaõnnestumise alustamiseks.Nende joondumine või kõrvaldamine parandab libisemise tugevust ja kõrgtemperatuuril.Turbiinlabade valamine on väga keeruline.Lihtsustatud kujul tehakse vormiroog, mis valab keraamika ümber teral oleva vahamudeli.

Seejärel eemaldatakse vahamudel ja vorm on täidetud sulanud metalliga.Suunatud tahkumise (DS) suund

Supersulamite tahkestamine on sisse viidudKuuekümnendad.Terade piirid on joondatud joondatud paralleelselt tahkumise suunaga, mis langeb kokku komponendi peamise stressiteljega.Toodetakse lõplik struktuur, mis koosneb kolumni teradest, mille < 001 > suuna suund pärast pealekandmist kasutatava koormuse suunas.DS turbiini labad madala modulusega < 001 > rakendatud koormuse suunaga paralleelne orientatsioon suurendab termilise väsimuse vastupidavust drastiliselt võrreldes tavapäraselt valatud turbiini teradega.

Üksikkristallide (SX) valamine

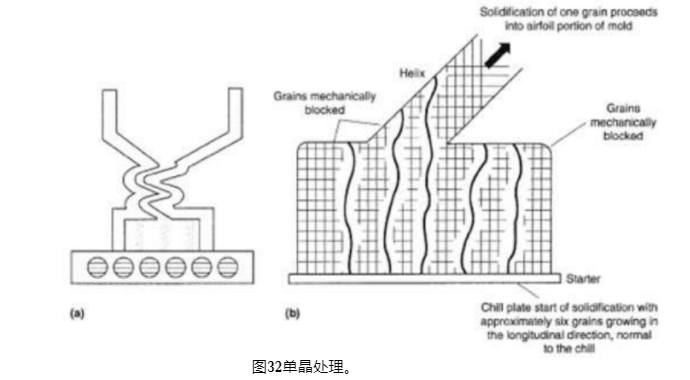

Protsess on esitatud joonisel 32.Ühekordse kristalli valamine viiakse läbi vaakumis eelkuumutatud keraamilises vormis.

Joonis 32 Üksikkristall töötlemine.

Hallituse tahkestumise kontrolli tõttu on võimalik kõikide terade kasvu takistada ja seetõttu on võimalik kõrvaldada terade piirid.Hallituse vorm on alusest tahutud.Teradel on tahkumise alguses kolumne struktuur, mis on risti termilise gradiendi suhtes.Kui heliline kanal jõuab kõigi kolumnide teradeni, välja arvatud üks, ei saa kasvada.Helixi lõpus on toodetud üks kristall. See on väga hea.Üksikkristallsupersulamitel on paremad kõrgtemperatuursed omadused kui DS supersulamitel, sest need on tingitud terapiiride tugevdamise veast, näiteks boorist ja tsirkooniumist.Nende elementide puudumine suurendab supersulami tekkivat sulamistemperatuuri ja seega on ka kõrge temperatuuri omadused paranenud.

Lisaks sellele saab sulameid töödelda kõrgema temperatuuriga 1240–1330 C vahemikus. See kõrgem kuumus

töötlemise temperatuur võimaldab lahustada kõik g´ ja peenemad sademed pärast vananemist.
