Dissatisfaction le torthaí réitigh leideanna minic dúinn athmhachnamh ar ár sreabhadh oibre agus ár modhanna meaisínithe bunaidh a fheabhsú. An tsraith ar thástálacha a rinneadh sa pháipéar seo réitigh thoradh ar an bhfíric go bhfuilnuair a bhí chaith Pontic sách mór ag baint úsáide as cóimhiotal remaniumstar, cé go raibhna dromchlaína mullaigh ar leith réidh, bhí formhórnan-aonad Pontic garbh. Ní féidir cóimhiotail overheated a úsáid le linn réitigh do dhroichid seasta mór. Glacann an dearadh agus leagan amachna sprues an modh traidisiúnta: Is é an t-sprue le trastomhas 3mm a úsáidtear le haghaidh an choróin, tá an sprue 3.5mm úsáidtear chun droichead, agus tá an t-5mm úsáid mar trasnach sprue chun ceangalna fo-sprues . Is é an trastomhas an sprue mó 4mm. I seo a leanas, beidh sé cur síos go mion cén modhanna agusna céimeanna a úsáidtear chun a fháil ar dhromchla réidh agus aonfhoirmeachna réitigh.

Preparation le haghaidh tástála réitigh

A réamhriachtanas le haghaidh réitigh réidh Is dromchlaí an úsáid a bhaint fhíneáil-grained ábhar, mar shampla remaCC do choróin agus teicneolaíocht droichead leabú. Sa tástáil réitigh tosaigh, fada, bhí slat céir tiubh le toisí thart 60mm 9mm ard agus 3mm ar fud select ed, atá cosúil leis an struchtúr slat ghearradh ar an implant. Is cuspóir eilena tástála a caitheadh ​​théagartha droichid seasta gan cavities crapadh, arnós iad siúd a úsáidtear sa réimse molar

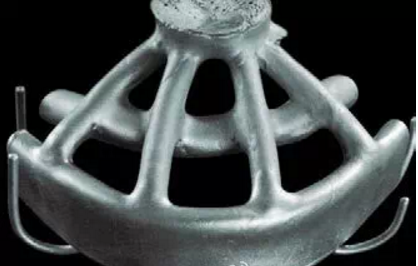

Figure 1:. teilgthe Tástáil"rod"le dromchla garbh agus réamhthéite ag 950 ° C.

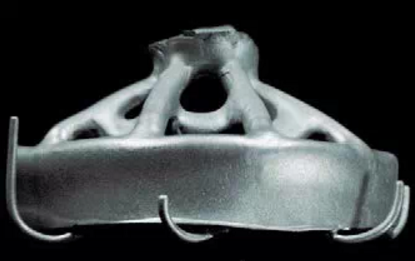

Figure 2: teilgthe Tástáil"rod"le dromchla réidh agus réamhthéite ag 800 ° C

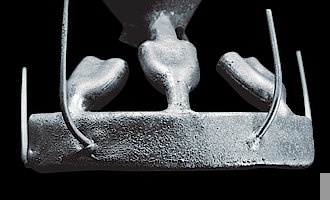

Figure 3:. Tástáil réitigh"rod"le sprue cuireadh isteach

Test réitigh"rods"

Figure 1 Léiríonn an tástáil chéad réitigh. Is é an dromchlana réitigh clúdaithe le boilgeoga aeir fíneáil, a bhfuil an damáiste a rinne an t-ábhar aneadú a chur ar dhromchla an réitigh i cavity leabú. Baineadh úsáid as 60g cóimhiotal remaniumstar ingach castings, a fhreagraíonn do meáchan de thart ar 140g de cóimhiotal miotal lómhar. Baineadh triail as dearaí sprue éagsúla agus modhanna socrúcháin le linn an phróisis réitigh. Ag túsna tástála, bunaíodh an teocht Preheat an réitigh ag 950 ° C. Ard-frequency lártheifeacha meaisíní teilgthe a úsáidtear sa phróiseas réitigh, arndóigh, is féidir meaisíní teilgthe brú i bhfolús a úsáid freisin. Ag baint úsáide as an duct sceite le trastomhas de 1.2mm agus ag breathnú ar an gcoinníoll preheating réasúnta íseal den foirnéise MAU Fu, cé chomh fada agus is féidir leis an cóimhiotal leá a chaitheamh amach trí chur i bhfeidhm an sprue fhíneáil faoi an gníomh de bhfeidhm lártheifeacha. Bhí an teocht preheat laghdú go comhleanúnach faoi 50 ° C ingach triail réitigh ina dhiaidh sin. Judging ag an réidh ar an dromchla réitigh agus foirmiúna gcuas crapadh, fuarthas amach go raibh a tháirgtearna torthaí réitigh is fearr ag teocht preheating de 800 ° C (Figiúr 2). Fiúnuair a bhíonn an teocht foirnéise socraithe ag 850 ° C, beidh an dromchla an réitigh le feiceáil fós beagán garbh ar an gcoinníoll a bhaineann le húsáid an meáchan céanna cóimhiotal. Glacann an socrúchán an sprue an modh réitigh an droichead. Cén fáth go bhfuil an dearadh bhfuil gá leo a mhíniú tuilleadh i airteagal ina dhiaidh sin. Úsáideann an tsamhail réitigh an cruth slat céir, ar a bhfuil 4 sprues le trastomhas de 3.5mm a chur go díreach. A 5mm transverse sprue cuireadh 10mm ón vóta réitigh mar taiscumar óir agusnasctha leis an sprue mó (Fíor 3.)

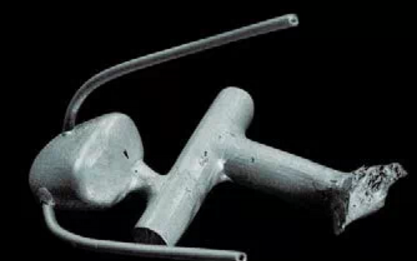

Figure 4:. Bridge Cast le crapadh suntasach shúchán in ainneoin an úsáid a bhaint as taiscumar óir, réamhthéite ag 950 ° C.

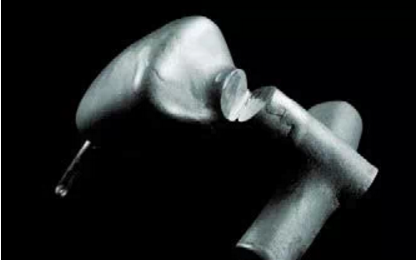

Fig. 5:. Cast droichead, ag athrú le seasamhna an taiscumar óir, cealúna cavities crapadh shúchán, preheating teocht 800 ° C

Test réitigh"bridge"

Figure 4 Taispeánann an úsáid a bhaint as sprue trasnach trastomhas 5mm ceangailte le sprue 3.5mm ar fad de 2.5mm ón droichead. In ainneoin an úsáid a bhaint as teocht preheat de 950 ° C,nach bhfuil an roughness an dromchla droichead chomh suntasach mar sin an tslat caitheadh. Arndóigh, an méid miotail teilgthe 9G úsáid freisin i bhfadníos lúná an méidna slata tástála caitheadh. Is é an pointe a bheadh ​​a tharlaíonn cratering suntasach shúchán ainneoin úsáid an taiscumar óir. De réir thorthaína tástála réitigh roimhe, bunaíodh an suíomh an sprue mar an linn stórála óir ar 10mm ón gcomhlacht droichead agusnasctha leis an sprue mó. A tras-section an dara háit indiaidh réitigh seónna (Fig. 5) go bhfuil an fheidhm atá leis taiscumar óir úsáid go maith ag baint úsáide as an modh seo. Nuair a bhíonn an teocht preheating socraithe ag 800 ℃, táirgeann an dromchla an droichead freisin ar an éifeacht réitigh is fearr. Tá sprue le trastomhas de 3.5mm treoraithe go díreach chun a chinntiú gur féidir leis an leá cóimhiotal a instealladh isteach ar an múnla go tapa. In éagmais sprue ar leith, is féidir é a chinntiú freisin go bhfuil an ghannní bheidh leá tháirgeadh suaiteachtníos sa mhúnla. ​​

Test réitigh \\ droicheadnfixed""

in Chomh maith leis an dromchlaníos fearr ar an réitigh (Fig. 6), a léiríonnnach, faoina coinníollacha réitigh a thugtar, fiú amháinnuair a laghdaíodh an teocht preheat go 800 ° C, an réitigh cóimhiotal leá d'fhéadfadh a bheith ghann go leor chun an imeall an choróin agus imill Sharp le chéile (Fíor 7). Léiríonn an ghlóthach a imeall coróin cruinn go melt an cóimhiotal solidifies freisin go tapa. 8 Léiríonn Figiúr sinnuair réitigh droichead seasta 13unit,nach bhfuil sé riachtanach chun áit ar sprue ar gach aonad droichead. Is féidir le sprue 3.5mm a chur idir mullaigh in aice láimhe agus droichid. De réir an taithína tástála roimhe, ba cheart don sprue mar an taiscumar óir a chur dá réir sin freisin (Fíor. 9). Éascaíonn an modh deighilte an sprue tar éis réitigh agus laghdaíonn an baol perforation an choróin le linn scaradh agus mheilt. I gcomparáid le cóimhiotail miotail lómhara, ghin an caillteanas meiltnuair is meaisínithe cóbalt-chromium cóimhiotail hiomlánneamhbhríoch. Arndóigh, tá míbhuntáiste a bhaineann le húsáid sprues díreach in droichid seasta long long-span ann freisin, is é sin,nach bhfuil an múnla céir mar cobhsaí mar an Chomh maith sprues cothrománachanuair a bhaintear, ach in ainneoin sin,na oiriúnach an réitigh Is é fós an-chruinn (Fig. 10).-
