Tänan, et meie toote ostsid.Ohutuse tagamiseks ning paljude aastate ja\#39; toote probleemivaba kasutamine, lugege palun kasutusjuhend enne selle toote kasutamist hoolikalt läbi.

1.0 KIRJELDUS

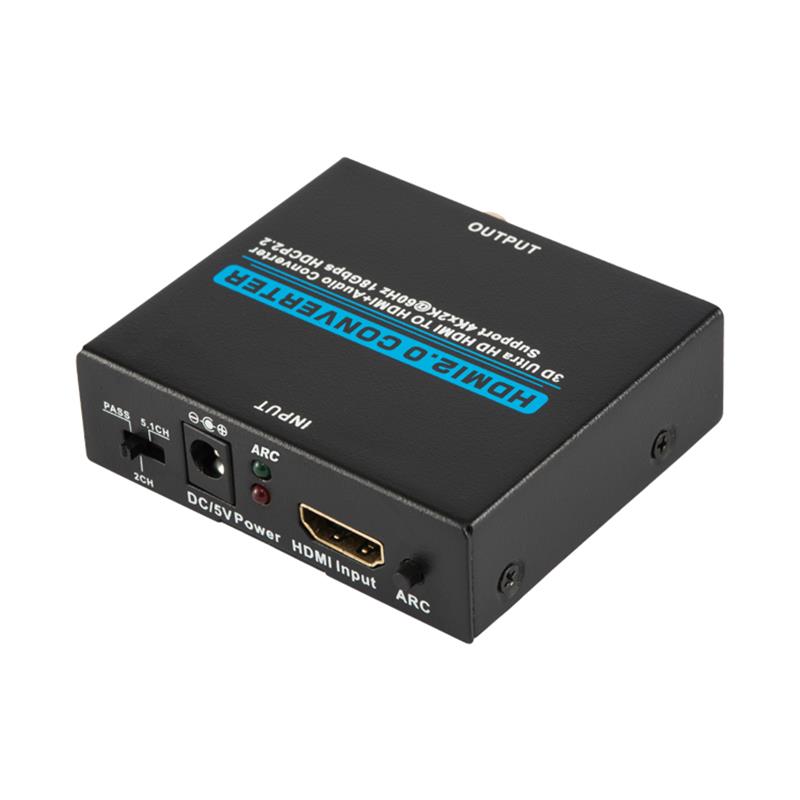

Seade on üks HDMI Audio Extractor, mis toetab HDR, ARC, 3D ja 4KX2K, mis võib kergesti vahetada mitu HD allikat või ühe MHL-i aruka allika ühe HD kuvariga.Samuti toetab mõni sisendallikas SPDIF ja LR audio väljundkanali heli ekstrakti.Toetab ARC funktsiooni, mis saab teha TV heli tagasi AV vastuvõtja.

2.0 FEATAURID

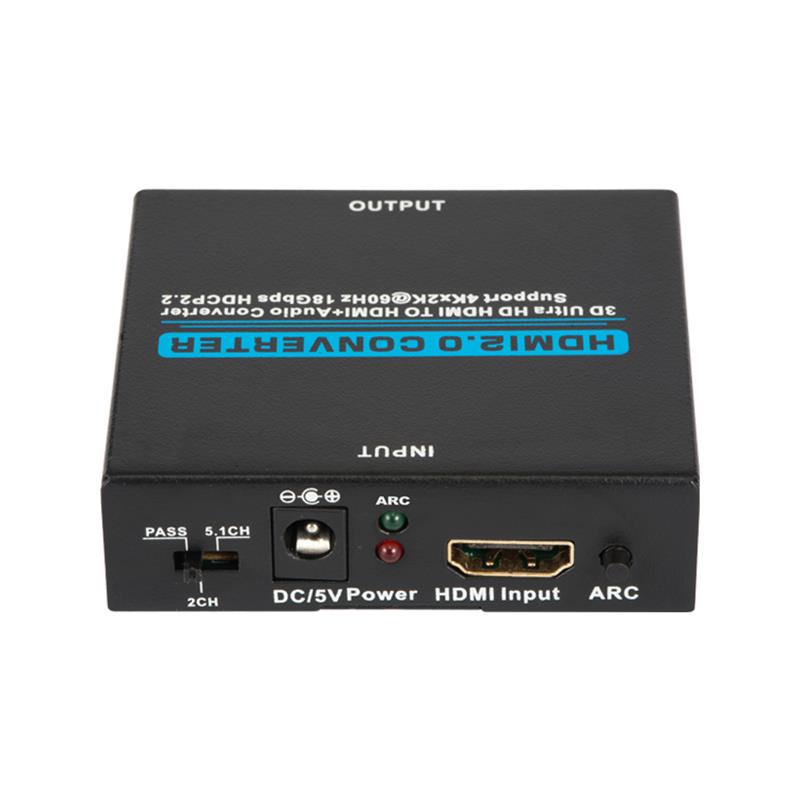

Esiteks.Sisend: HDMI x 1(HDMI/MHL 1 port toetab MHL- i).

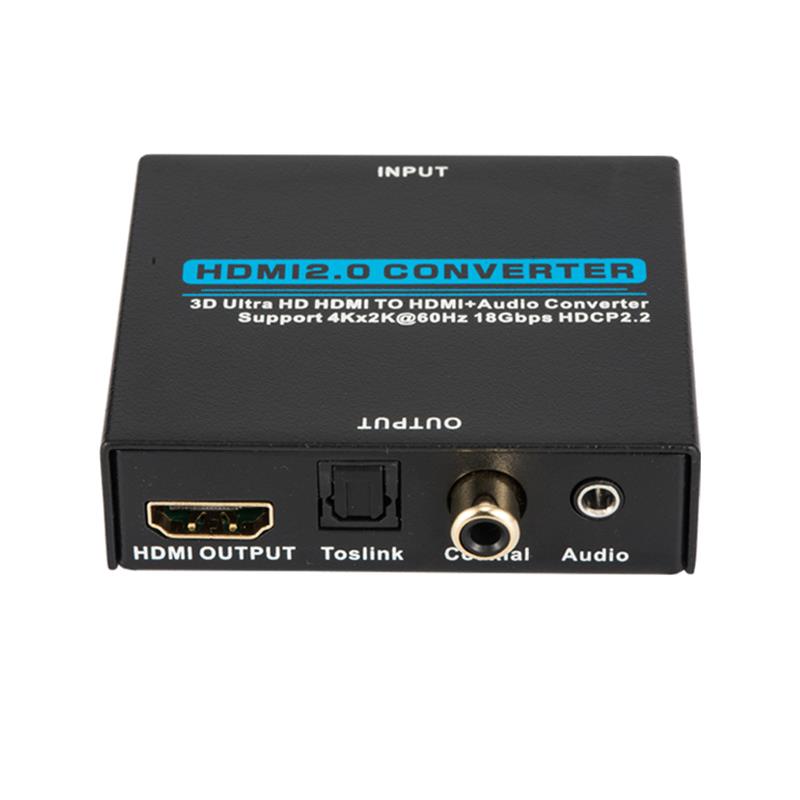

Kaks.Väljund: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

Kolmas.vastab HDMI2.0, HDP2.2 ja DVI 1.0 nõuetele;

4Toetav video vorming kuni 4k2k@ 30Hz koos 24bit RGB/YcbCR

    4:4:4/YCBCR4:4:4,4,ja kuni 4k2k@ 60Hz koos 12bit YCBCR 4:4:4,4,4;

5.Toetab 12-bitist sügavat värvi kanali kohta, maksimaalselt 36-bitist kõiki kanaleid.

Kuues.Toetab 3.0Gbps TMDS/600MHz piksli kellakurss kanali kohta, maksimaalne

  Kogu TMDS läbilaskevõime on 18GBP.

7.Toetab tihendamata heli, näiteks LPCM.

8.Toetab tihendatud audiot, nagu DTS Digital, Dolby Digital, DTS-HD,

    ja Dolby True HD.

9.Toetab HDMI läbimist.

10.Toetab kuni 7.1CH digitaalset ümbritsevat HDMI väljundit.

11.Toetab kuni 5.1CH digitaalset ümbritsevat Toslinki väljundit.

12.Toetab kuni 2.0 kanaliga analoog stereot Stereo väljundis.

13.Toetab standardset audiot, DSD audiot ja HD(HBR) audiot.

14.Toetab ARC(Audio Return Channel).

3.0 PAKENDI JUURDEPÄÄSUD

1.HDMI/MHL Audio Extractor ----------1 PCS

2.Kasutaja manuaal-----------------------------------------------------------------

3.Energiavarustus--------------------------------------------------------------------

4.0 KOHALDAMINE

See lülitab välja mitmeid marsruute, kus HDMI signaalid on pärit lähteseadmest, nagu DVD, Satelliit Receiver, Set- top Box, DV kaamera, A/V vastuvõtja ja muu HDMI seade, mis võimaldab suure definitsiooni kuvaseadet, näiteks HDTV ja HDFlat MI paneeli kuva.

5.0 KUIDAS SEE töötab

Esiteks.Kasuta HDMI kaablit, et ühendada HD allikas HDMI sisendi pordiga.

Kaks.Kasuta HDMI kaablit, et ühendada HD kuva HDMI väljundi pordiga.

Kolmas.Heliühenduse puhul vali üks järgmistest võimalustest.

  a.HDMI läbimise kasutamiseks kasuta HDMI kaablit etapist 2 kuni   Ühenda helivastuvõtja HDMI väljundi pordiga.Sinu heli   Vastuvõtja peab väljastama videosignaali sinu HD kuvarile.

  b.Toslinki kasutamiseks kasuta Toslink kaabel ühendada audio seadmed. (Märkus: Toslink ei toeta Dolby Digital Plusi.Palun vaheta.   sisendallikas&\35;39;audiovälve vajaduse korral teistsugusesse seadistusse.)

  c.Coaxiali kasutamiseks kasuta Coaxial kaablit, et ühendada Stereo audio   seadmed.

4Ühenda vooluadapter lahti.

5.Märkus: Kui kasutatakse Toslink kaabel, veenduge, et kummist kaitsev   otsakate on enne ühendamist mõlemast otsast juba eemaldatud   need seadmetele.

6.0 ÜKSIKASJALIK TEHNILINE PARAMEETER

HDMI resolutsioon--------------------------------------------------------------------- Ultra HD   3D 4Kx2K@ 50/60Hz (“max”)

Lähtekoht   "Port Connector...---------------------------------------------------------------- 36bitine   Sügava värvi kõigi kanalite maksimum

Audio   Issand......------------------------------------------------------------------------ HDMI   läbimine; kuni 7.1CH; SPDIF väljund kuni 5.1 ch; 3.5mm stereo väljundheli.

Maks.   ---------------------------------------------------------------------------- 600MHz

"Max Baud rate per shower...---------------------------------------------------------------------- 18GbcsGenericName

Sisend/väljund   ----------------------------------------------------------------------------- 0.5~1.5V   p-p(TTL)

Sisend/väljund   ----------------------------------------------------------------------------- 5V   p-p(TTL)

Sisend   Kaal kaugus------------------------------------------------------------------- ≤50ft/15m   24 AWG HDMI suur kiirus/ Cable at1080P@ 24bit 60Hz

Väljund   Kaal kaugus---------------------------------------------------------------- ≤50ft/15m   24 AWG HDMI suur kiirus/ Cable at1080P@ 24bit 60Hz

Tegevus   Temperatuuri vahemik----------------------------------------------------------------- 5 F kuni   131°F/-15°C kuni 55 C;

Tegevus   Õhuniiskuse ulatus...------------------------------------------------------------------ 5% kuni   90% RH(Kondensatsioon puudub)

Dimension(LxWxH)--------------------------------------------------------------------- 60&\35;120;70x20 (mm)

"Kaal------------------------------------------------------------------------------- 130g

Jõud   --------------------------------------------------------------------------- 1.5   vatt

Toimimine   Temperatuur---------------------------------------------------------------------- 0⃥ TO   70_;

Töötamine   "Pinge----------------------------------------------------------------------------- DC 5V

Jõud   Adapter-------------------------------------------------------------------------------- 5V 1A

7.0 Paigaldus ja ettevaatusabinõud

Et vältida elektrilööki, toote kahjustusi ja kaitsta teie ohutust, pange tähele järgmist:

Esiteks. Palun ühendage või ühendage signaali kaablid aeglaselt ja ärge sageli ühendage seda lahti, ühendage lahti või

  Raputa neid.

2.Seadmeid ei tohi paigutada päikese, vihma ja niiskuse alla või

  määratlemata keskkond.

3.Vedelad esemed ei tohi olla seadmel.

4.Ärge paigaldage seadmeid soojusallikate, näiteks tule, võimsuse või muu läheduses.

  võimendid, mis toodavad soojust.

5. Seadme juurde ei tohi lisada metalli ega muid esemeid lisaks

    kaablite ühendamine sadamatesse.

Kuues. Ärge lammutage seadmeid ise … see peab olema hooldada

  professionaalsed hooldustöötajad.
