1.0   SISSEJUHATUS

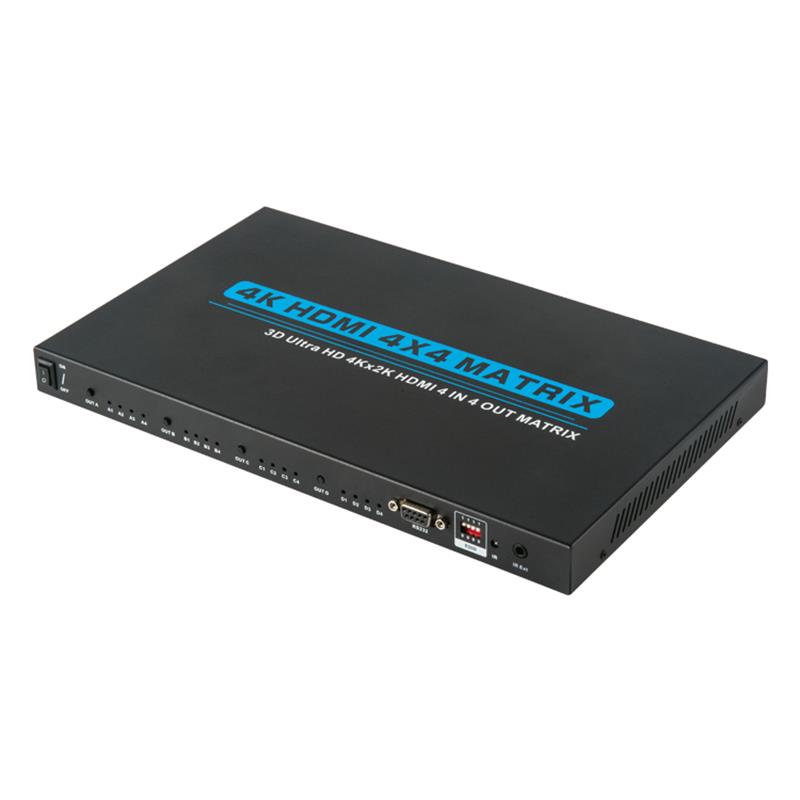

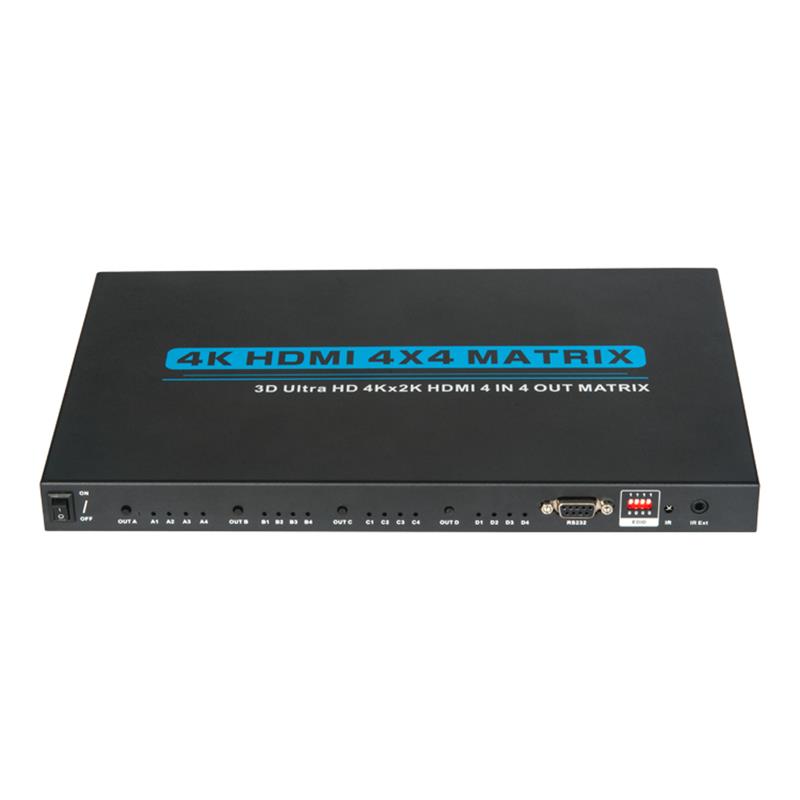

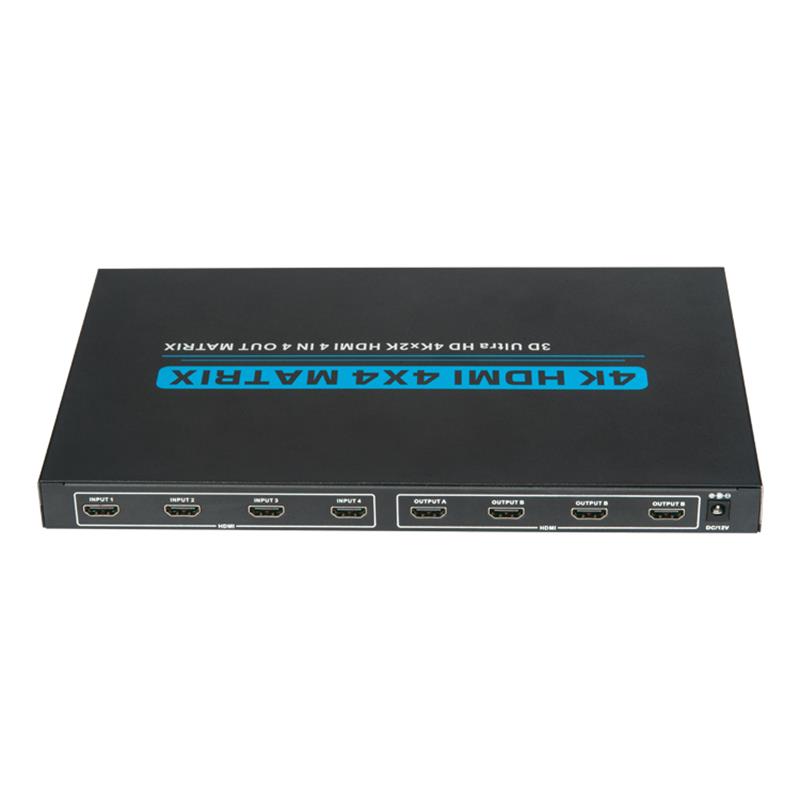

HDMI Maatriks on täiuslik maatriksi toode, millel on eemaldatavad välised audiovälduspordid, mis võivad ühendada nelja erineva HDMI signaali allika ja 4 kuvariga.See saab hõlpsasti vahetada mis tahes 1 või 2-st sisendsignaali 4 kuvarile kaugjuhtimise või nupu abil.Väljundsignaalid võivad olla samad või erinevad.Selle tootega saab vältida vajadust ühendada ja taasühendada signaali allikad, et kuvada sageli.See saab arukalt valida prioriteetse järjekorraga sisendsignaali allikad ja hüpata üle sisendsignaali allikad, mis ei tööta.See võib optimeerida teie kodukino süsteemi parimal viisil.

2.0 FEATAURID

Nutikas lüliti

1.Kui selle neli sisendporti on eraldi ühendatud 4 signaali allikaga   HDMI kaablitega tunnistab HDMI maatriks automaatselt ära viimase   ühendatud port ja lülitab sisendsignaali neljaks kuvariks.

2.Vajalikud sisendsignaali allikad tuleb valida kaugjuhtimise teel   juhtimisseadis- või vajutamisnupp, et muuta 4-ekraanid, mis näitavad 4-st erinevat   signaalid.

Kolmas.Töötamine kõigi HDPP- põhiste allikatega ja kuvaseadmed koos   HDMI port.

4Toetada kõrge resolutsiooniga kuni 1920*1200, sealhulgas 480i/p, 576i/p, 720i/p, 1080i ja 1080p,3840& 350;2160@25/30Hz.

5.Lülitub kergesti mis tahes nelja HDMI allika vahel.

Kuues.Kaks kuvarit võivad saada samad või erinevad signaalid ilma vastastikuse   suhtlemine.

7.Ühendatud kergesti kahe kanaliga helisalvestusseadmega.

Kaheksa.Toeta HDMI 1.4.

-9.HDPC nõuetele vastav.

Kümnes.Toeta DVI seadet DVI- ga HDMI adapterile.

11.Plug-and-play ja ei ole vaja seada.

12-st.Metallkesta konstruktsioon ja üldine varjestus ilma signaalihäireteta.

13.Kaugjuhtimise või nupu kasutamine sisendi allika valimiseks.

14LED näitab signaali toiterežiimi.

PAKENDI SISU

Enne selle seadme kasutamist kontrollige palun pakendi sisu ja veenduge, et pakendil on järgmised esemed:

1.HDMI 4X4 Matrix----------------------------------------------------------------

2.DC 12V Jõuadapter---------------------1PCS

3.Kaugjuhitav-------------------------------------------------------------------

4.Kasutaja käsiraamat-----------------------------------------------------------------

4.0 TEHNILISED PARAMEETRID

HDMI   "Allie Input Port...-------------------------------------------------------------- 4

Kuvamine   Seade Väljund Port...---------------------------------------------------------------- 4

Lähtekoht   "Port Connector...-------------------------------------------------------------- HDMI   19PIN

Kuvamine   Seade Port Connectitor-------------------------------------------------------------- HDMI   19PIN

HDPX   Kuuletu--------------------------------------------------------------- JAH

Üksik   Link Range----------------------------------------------------------- 3840&9350;2160

Sisend   Videosignaal----------- --0.5-1.0   Volts P- P

Sisend   DDC signaal------------------------------------------------------------------- 5   Volts P- P(TTL)

Sügav   "Värv------------------------------------------------------------ 36bit

HDMI   Version------------------------------------------------------------------- HDMI1.4

"Ridweath------------------------------------------------------------------ Üles   kuni 340Mhz

Signaal   "Speed...-------------------------------------------------------------- Üles   kuni 10.2Gbps

Euroopa   Pakendi pikkus   -------------------------------------------------------------------- PS3 ≤ 15M ； BLUE DVD ≤ 15M

Euroopa   Pakendi pikkus   Väljund kaabel------------------------------------------------------------- ≤ 25M

Euroopa   Top Standard------------------------------------------------------------- 26AWG   HDMI1.4

Püstiselt   Sagedus Range...---------------------------------------------------------- 30Hz

Jõud   ------------------------------------------------------------------ 15vatt

Toimimine   Temperatuur-------------------------------------------------------------- _; -70 _;

Töötamine   Pinge------------------------------------------------------------- DC   12V

Jõud   Adaptor---------------------------------------------------------------- 12V   2A

Võrk   Kaal---------------------------------------------------------------- 3.2kg

Mõõde:   ----------------------------------- 300*181*25
