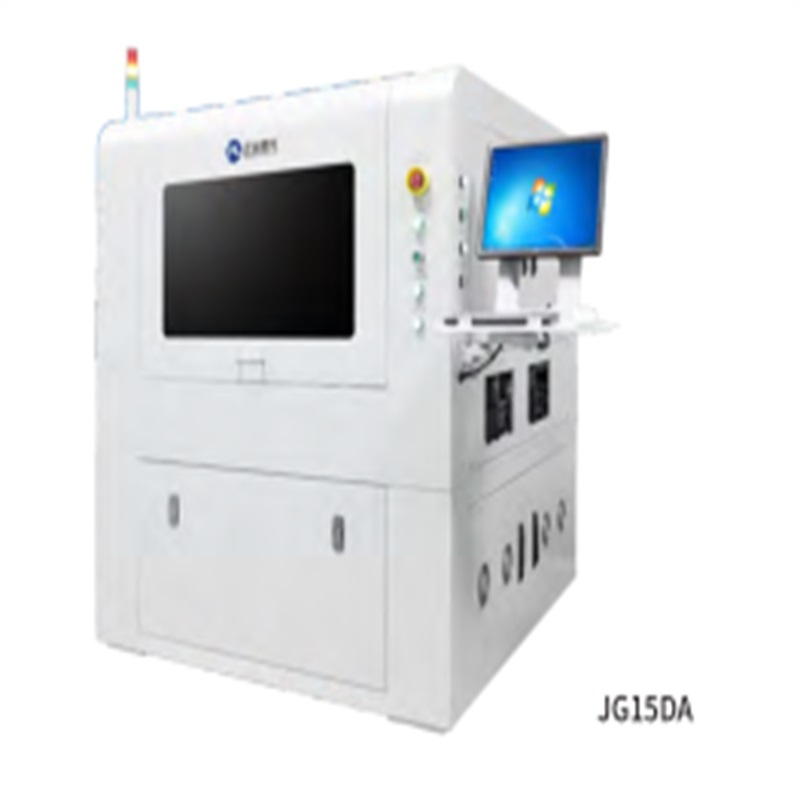

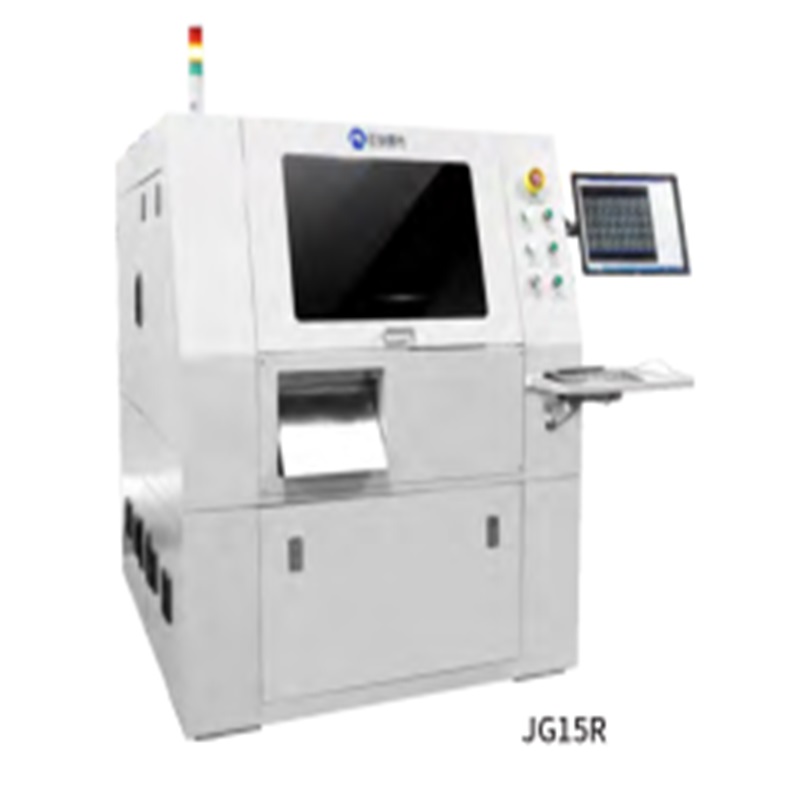

PCB   Roll go Meaisín Gearradh Laser UV   (JG15R / JG15DA)

ÚSÁID

Den chuid is mó a úsáidtear i bhfuinneog chlúdaigh scannáin. Gearrtar an scannán ina leathán tar éis próiseála léasair. Is féidir le sonraí a ionchur i mbogearraí gearrtha, gach gníomh a chríochnú go hiomlán uathoibríoch, gan gardaí ar bith, costais oibre a shábháil.

SAINTRÉITHE

1. Leibhéal ard uathoibrithe. Gearrtar an acmhainn go huathoibríoch i mbileoga aonair i ndiaidh próiseála, costais saothair a shábháil;

2. Modh ard-bheachtais. Próiseáil neamh-fuála le haghaidh grafaicí beaga.

PARAMETER TEICNIÚIL

Mír                                                       JG15R                                       JG15DA

Laser Wavelength                                                       355nm

Cumhacht Léasair                                     Caighdeán 10W                             Caighdeán 15W

Minicíocht Laser                                                   40-120kHz

Leithead Próiseáil Uasta             300mm × 500mm                         300mm × 500mm ( Ardán dúbailte)

Cruinneas Iomlán

Coinníollacha ZHENGYE                                             ± 50μm

In-athdhéanta                                                   ± 2μm

Raon Scanála Laser                                             40-40mm

Doiciméid Phróiseála                                         .Gbr & .dxf

Toisí (L × W × H)                   1650 × 1350 × 1670mm                     1650 × 1520 × 1700mm

Foinse Cumhachta agus Cumhacht                 AC220V Óstach                                 AC220V Óstach

                                                      50 ~ 60Hz / 1.5kW                                 50Hz / 1.5kW

                                                Glantóir folúis AC380V                   Glantóir folúis AC380V

                                                      50 ~ 60Hz / 0.65kW                               50Hz / 1.5kW

Meáchan                                                     1300Kg                                         1700Kg
