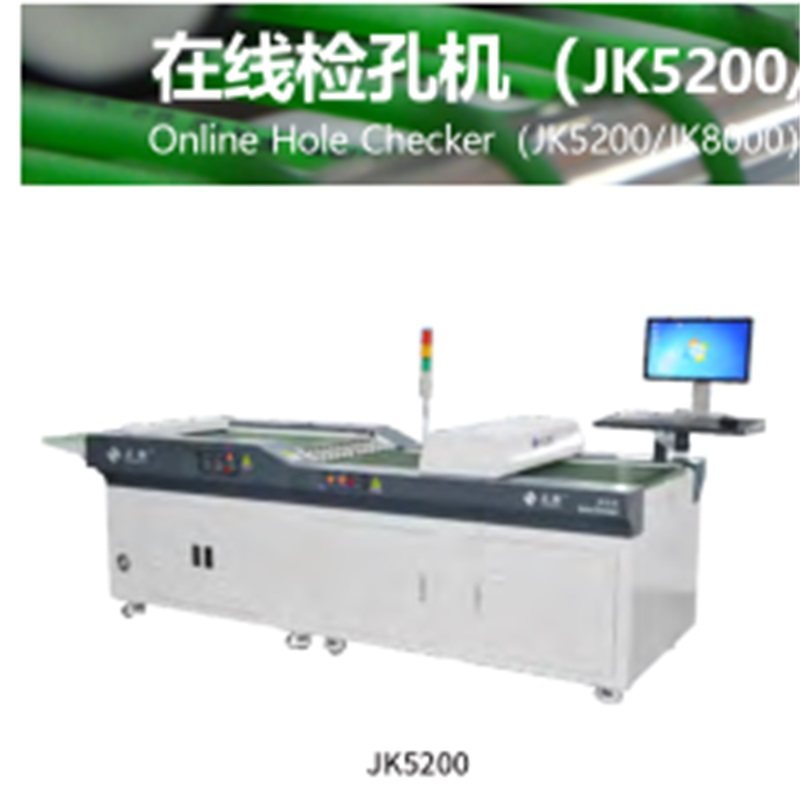

PCB   Seiceálaí Poll Ar Líne (JK5200 / JK8000)

ÚSÁID

Baintear úsáid as meaisín seiceála poll go príomha chun cigireacht agus anailís ardchaighdeáin a dhéanamh ar bhord druileála PCB agus ar bord táirgí críochnaithe.

Aimsítear na lochtanna mar easpa poill (druil leaky agus poill breiseáin), ilphoill, burrs inmheánacha, poill mhóra, poill bheaga, fad, leithead, uillinn agus poill neamhrialta eile an bhoird druileála PCB agus an bord críochnaithe go huathoibríoch, agus déantar an trealamh le haghaidh aicmiú NG / OK a chinneadh go huathoibríoch.

SAINTRÉITHE

1. Beacht: Córas scanadh CIS ard-bheachtais a ghlacadh, suíomh uathoibríoch, próiseáil íomhá agus teicneolaíochtaí braite.

2. Éifeachtach: Nuair a bhíonn feiste sórtála Multichannel feistithe air agus páirteanna beaga pláta, tacaítear le brath comhuaineach ilchainéil; is féidir leis an meaisín caighdeánach an dá phláta a bhrath ag an am céanna: is féidir 3 agus 6 chainéal a oiriúnú ag an am céanna.

3. Tréithe: Le feidhm cothabhála líonra, is féidir leis roinnt críochfort a úsáid chun faisnéis faoi lochtanna bord NG a fheiceáil go sioncronach, agus an bord NG a athchóiriú go gasta.

PARAMETER TEICNIÚIL

MÍRE                                                 JK5200                                                         JK8000

Dim   Fad                 Meaisín Scanála + Gléas Sórtála: 3510mm               Meaisín Scanála: 1550mm

                                        Gan Meaisín Sórtála: 1530mm

Leithead                                               1160mm                                                         1280mm

Airde                                               1050mm                                                         1520mm

SFS                                                                             Déan teagmháil le Braiteoir Íomhá

Solas                                                                       Foinse Solas faoi stiúir Bar Red

Uasmhéid   Cóimheas trastomhas                                                         25: 1

Tiús Intomhaiste                     0.3mm ~ 10.0mm, cuirfear plátaí le tiús níos lú ná 0.3mm isteach le haghaidh sampla

                                                      deimhniú.

Méid Pláta                                   Leithead: 80 ~ 650mm                                             Leithead: 80 ~ 800mm

          Fad: 100 ~ 650mm                                           Fad: 100 ~ 800mm

Raon Méid Pore                                                         Φ 0.10mm ~ Φ 10mm

Min Imeall

Punching Hole                                                                     0.1mm

An Uimhir Uasta de

Poill sa Phláta Tástála           500,000 (poll cruinn)                                           800,000 (poll cruinn)

Luas a Thomhas                           (Bhí na ceithre ghiar den chuid scanadh treoluas tomhaiste ar fáil): 3.0 ± 0.5m / min,

                                                      6.5 ± 0.6m / nóim, 10 ± 0.8m / nóim, 12.5 ± 0.8m / nóim. Is é suas le 6.5m / min an pláta druilire.

Déan beachtas arís                                                                   ± 30μm

(poll cruinn)

Déan beachtas arís                                           Sliotáin: ± 75μm; Poill neamhrialta: 150μm

(poll neamhchiorclach)

Cruinneas Cró                                                 ± 20μm (Cró ≤1mm)

  (poll cruinn)                                                         ± 30μm (4mm > cró > 1mm)

                                                                              ± 40μm (Cró ≧ 4mm)

Ábhar an Bhrath                   Poll ar Iarraidh (poill sceite, poill breiseáin), poill (il-dhruileáil, déroinnt), comhlacht eachtrach

                                                        taobh istigh de na poill, poill mhóra, poill bheaga; an fad, leithead, burr an phoill “cineál” agus

                                                        lochtanna eile ar phoill neamhrialta, fad pláta, leithead agus méid, etc.

Uimhir Líne Iniúchta                       Meaisín caighdeánach: líne singil, 2 líne; (os cionn 3 líne, déan fiosrú ar leithligh)

Ríomhaire                                                   Ríomhaire tionsclaíoch inchinne leictreach, sraith LAP: i5;

              Cuimhne: 8G; Diosca crua: 1T; Córas oibriúcháin: windows7 × 64

Cumhacht                                                         Gléas scanadh agus sórtála cumhachta: 2kW;

      Gan gléas sórtála: 12kW

Timpeallacht Oibriúcháin                                           Teocht: 20 ° C -40 ° C

                                                                              Taise: 40 % -70%

            Níl aon ghás bonn aigéad sa chomhshaol.

      Riachtanais an bhoird táirgeachta: tirim, gan aigéad / alcaileach

      leacht (chun creimeadh trealaimh a chosc)

        Éilíonn an gléas nasc Idirlín le haghaidh iargúlta   diagnóis.

Ceanglais ar an mbord a thástáil: ní rachaidh méid warping an bhoird atá le tástáil thar 0. 75% de líne trasnánach an IPC. Tar éis iad a ní le brú ard agus triomaithe, cuirfear isteach ar thorthaí na tástála mura bhfuil dromchla an bhoird glan.
