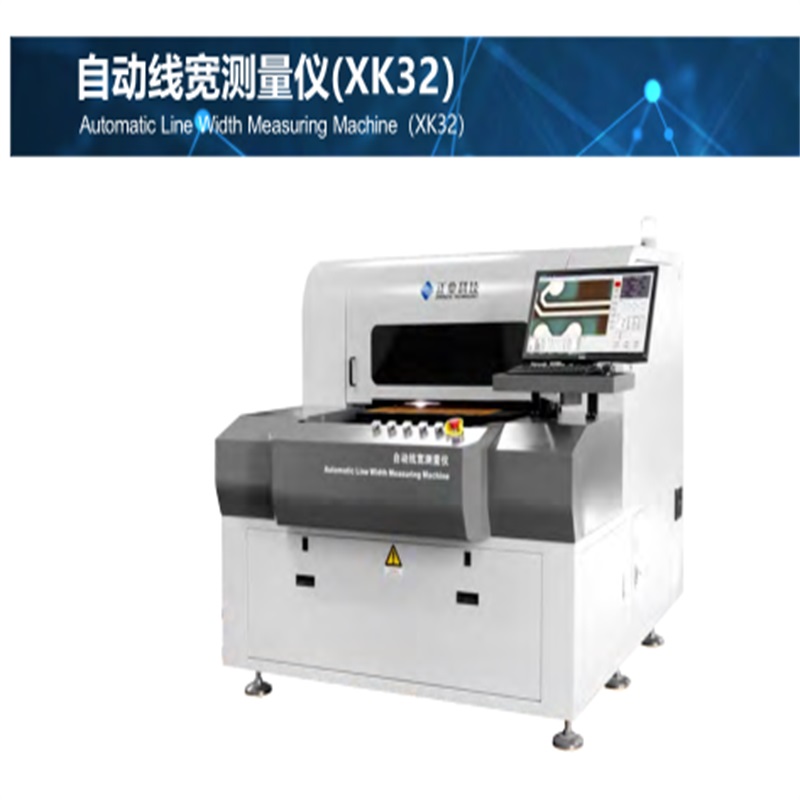

PCB   Meaisín Tomhas Leithead Uathoibríoch (XK32)

ÚSÁID

Tá an uirlis tomhais uathoibríoch XK32 leithead líne oiriúnach chun leithead na bhfíochán uachtair agus íochtair na sraitheanna istigh agus lasmuigh den PCB a bhrath tar éis eitseáil (roimh an ola ghlas), chomh maith leis an bhfad idir na línte eitseáil agus na línte copair , fad an phoill-go-imeall, agus trastomhas na bpoll poill bhabhta, etc .; agus oiriúnach do thomhas leithead líne sliseog IC agus LCDanna.

SAINTRÉITHE

    Feidhm staitisticí sonraí: feidhmeanna cartlainne agus staitisticí cartlainne EXCEL; sonraí a onnmhairítear go huathoibríoch;

    Staitisticí SPC: atá in ann anailís staitistiúil CPS;

    Bogearraí tomhais leithead sreang féinfhorbartha, tacaíonn sé le hábhar bunachar sonraí MES: tacaíonn sé le hárthaí bunachar sonraí SQL agus tuigeann siad faisnéisiú monarchan.

PARAMETER TEICNIÚIL

MÍRE                                                                                                         XK32

Paraiméadair                     Toise                                                   1810 × 2070 × 1700mm

Trealamh                       Cumas Trealamh                         Tomhas (leithead líne / spásáil líne / leithead uachtair agus íochtair

Cumas                         Tionscadal Tomhais                         línte / trastomhas cruinn / leithead líne líne Goldgerger / pads / SMT-PAD / etc.)

                                                                                          laistigh de radharc an cheamara tar éis dó an taobh istigh agus an taobh amuigh a fhorbairt agus a eitseáil

                                                                                          ciseal an PCB.

                                    Réimse a Thomhas                       720mm × 700mm (is féidir raon tomhais ardán a oiriúnú)

                                    Ardán (W × L)

                                    Dromchla an Tábla                                   Ardán astaithe + suíomh an imeall

                                    Raon Tiús Pláta                                     0.036mm-6mm

                                    Raon Tomhais                                           10μm-3100μm

                                    de Line Width

                                    Beachtas na Líne                             1x = ± 3μm; 2x = ± 2μm; 3x = ± 1μm; 4x = ± 1μm; 4.5x = ± 1μm

                                    Leithead Tomhais

Córas Íomháithe           Ceamara                                                   5 mhilliún dath CCD gigabit

                                  Rún CCD                                               2560 × 1920pixel

                                    Lionsa                                             0.7x ~ 4.5x dúbailt uathoibríoch leanúnach lionsa

                                  Formhéadú éagsúil                     1.0x-2.3μm / picteilín; 2.0x-1.5μm / picteilín;

                                    / Réiteach Íomhá                           3.0x-0.9μm / picteilín, 4.0x-0.7μm / picteilín;   4.5x-0.5μm / picteilín

  Ath-inúsáidteacht a Thomhas                                           ± 2 picteilín

Fuinneog Tomhais                               Íosmhéadú

Réimse Radhairc                                             0.7X = X3.50mm-Y2.65mm

                                                            Uasmhéadaithe

                                                            4.5X = X0.75mm-Y0.55mm

                                                              (Féach Raon Díospóireachta: ± 5%)

    Foinse Solais                                       Blianadóir LED (Is féidir Gile a choigeartú go leanúnach)

                                                          Foinse solais dhéthimpeallach ar leithligh ag an mbarr agus ag an mbun

    Réimse Fís Loingseoireachta                                 X1.2mm-Y0.8mm

    An Nascleanúint agus

    Suite Ceamara                           Atá feistithe le nascleanúint CCD, atá áisiúil agus tapa

    an sprioc tomhais a aimsiú.

                                    Autofocus                                                       Autofocus bogearraí

Oibríocht Mód           Mód Foghlama                           Foghlaim ón gcéad alt mar an tsamhail chlársceidealaithe, ag oibriú an tomhais

                                                                                  go huathoibríoch.

                                    Mód Iompórtáil Sonraí CAM               Tacaíocht a thabhairt do Genesis 2000 ag onnmhairiú sonraí formáide GBR-RX274 agus ag baint úsáide as formáid GBR

                                                                                  sonraí a iompórtáil isteach   bogearraí, clárlann an chéad alt trí shonraí sraitheanna agus oibríonn siad

                                                                                  an   tomhas.

                                    Imeall a Thomhas                         Tá feidhm aimsithe láimhe agus láimhe ag an modh aimsithe.

                                    Luas Tomhais                                                 3S / pointe

Aschur Sonraí                 Easpórtáil Sonraí                                 Easpórtáil sonraí EXCEL go huathoibríoch   agus é a stóráil sa chonair shonraithe.

                                    Feidhm na Staitisticí

                                    Roinnt Bunachar Sonraí                       An bhfuil comhroinnt bunachair shonraí SQL agus is féidir leis duga le críochfort faisnéise MES.

  Suiteáil Comhshaoil             Gan teagmháil le haigéad, bonn,   gás creimneach nó leacht.

    Ceanglais                               Nóta: Níl an damáiste mar gheall ar thimpeallacht chreimneach laistigh de raon feidhme an bharántais.
