ABSTRAAT

Praegune töö näitab, et termilise laienemise eksperimente saab kasutada mõõta c-solvus temperatuurid neli Ni-base ühe kristalli supersulamid (SX), üks Re & ja kolm vaba varianti.CMSX-4 puhul on katsetulemused kooskõlas termodünaamiliste numbriliste tulemustega, mis on saadud TermoCalci abil.For

kolm eksperimentaalset taasvaba sulamit, katse- ja arvutuslikud tulemused on järgmised:Jõuülekanne.elektronmikroskoopia näitab, et siira keemilisi ühendeid, c-faasisid, on võimalik mõistlikult hästi ennustada.Me kasutame ka resonants ultraheli & spektroskoopia (RUS) näitamaks, kuidas elastsed koefitsiendid sõltuvad keemilisest koostisest ja temperatuurist.Tulemuste üle arutletakse kirjanduses esitatud varasemate tulemuste põhjal.Edasist tööd vajavad valdkonnad on esile tõstetud.

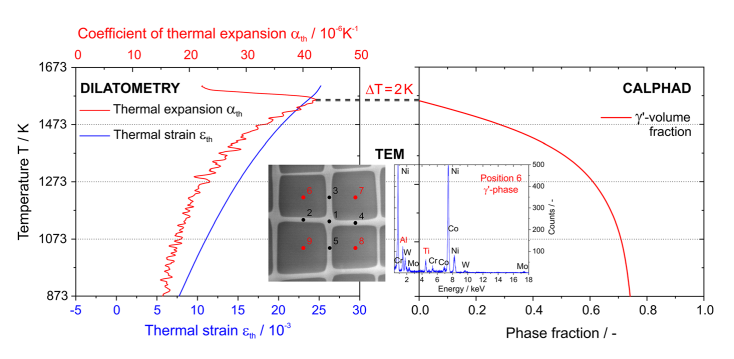

GRAAFILINE ABSTRUKT

Sissejuhatus

Nipõhised ühekristallilised supersulamid (SXd) on kasutatavad tomanuufacture turbiini labad, mis töötavad temperatuuril üle 1000 C. Need peavad vastu pidama aloadi spektrile, mis hõlmab libisemist, termilist väsimust ja kuuma korrosiooni.Hiilimise tugevus, vastupidavus aeglasele, kuid pidevale tüve kogunemisele, on äärmiselt oluline.On hästi teada, et SXd toetuvad oma tugevusele mikrostruktuuril, mis koosneb mikromeetri alammõõturitest cuboidaalsed c- osakesed & (kristalliline struktuur: tellitud L12-faas; mahumurd: 70 vol.%) mis on eraldatud õhukeste c-kanalite abil (kristallstruktuur: fcc; mahumurd: peaaegu 30 vol.%), nt [1_].Mõlema faasi kristallstruktuurid on sarnased, nii et kõrgetel temperatuuridel jahenemisel võivad tellitud c-osakesed omavahel kooskõlas olla. & sademe c-maatriksi sisse.Kahe faasi võre konstandid erinevad üksteisest.Ni-base ühekristallis

supersulamid, sageli leiab: dc & \\ dc.Seonduva võre tõrke tulemuseks on elastse tüveenergia suurenemine, nt [5, 6].See sobimatu ja mõned selle tagajärjed, näiteks mõju c-osakeste kujule, & Virsiku–Ko¨hlerjõud, mis tegutsevad kanalite nihestuse, parvetamise ja näodevaheliste nihete võrgustike loomise kaudu, on kirjanduses, nt [7_], arutatud ja on ikka veel arutatud.Tellitud c- & Osakesed kujutavad endast nihke liikumise takistusi.

Nad ei ole täiesti läbimatu, kuid nihestused on raskem liikuda läbi tellitud c-faasi kui läbi fcc & C-kanalid.SX-i disaini kunst tugineb osaliselt sellele, et nihete tegemine võimalikult keeruliseks lõigata C-faasi, et valida- &

Vähenda libisemise jõudu.Lõikumine raskendada on seotud kasvava antifaasilise piirienergia (APBd), nt [16–20], mis tuleneb ühest kõige silmapaistvamast elementaarsest mehhanismist kristallplastilisuses: c-faasi paariviisiline lõikamine, nt; & [21_].Kuigi kirjanduses esineb lahkarvamusi selle lõikeprotsessi konkreetsete aspektide osas, usuvad SX teadlased akadeemilistest ringkondadest ja tööstusest, et on soovitav töötada välja sulamid, mille maht on suur, suur & c-solvus tem- & toimimisviis ja keemiline koostis, mis põhjustab kõrgeid tasapinnalisi tõrkeid, mis mõjutavad abijõusüsteemide füüsilist olemust ja virvendavad vigu.See c- &

solvus e temperatuuri on peetud eriti oluliseks ja seda on rõhutatud võrdlustemperatuurina paljudes teadus- ja tehnikas SX väljaannetes, nt [24–31].

Käesolev töö võtab põhjalikumalt arvesse nelja SX, ERBO/1 (Re, CMSX-4 tüüpi sulami) ja kolme ERBO/15 variandi termodünaamilisi omadusi (Re-free, kõrgema taseme Mo, Ti ja W).See kasutab resonants-ultraheli spektroskoopi (RUS) ja diletanomeetriat, et mõõta elastset jäikust ja termilist laiendamiskoefitsienti temperatuuri funktsioonina.Hiljuti on näidatud, kuidas need neli sulamit erinevad roomamise omaduste poolest [32, 33].
