MolannSEM íomháú go bhfuil an láthair le chéile tosaigh dtorthaí strus agus creimeadh te san imoibriúnaγ '\"precipitates. Cracks tús ansin ó gnéithe den chineál céanna leisna gnéithe poll creimeadh (Figiúr7) agus propagate tríd anγ '\"where Is creimeadh i láthair (Figiúr8). Ag baint úsáide asna torthaína hanailíse EDX (Figiúr5) go bhfuil sé hypothesised go bhfuil sé seo mar gheall ar anníos ísle Cr agus Co ábhar anγ '\"precipitates.

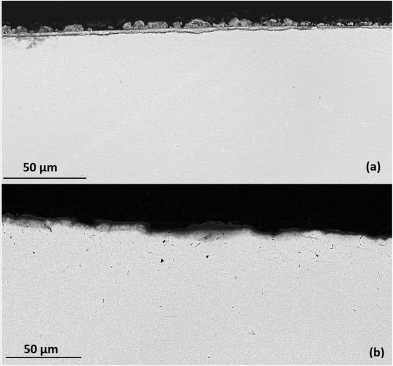

Figure 4.Unstressed táirge creimeadh ag 550 ° C agus lé 5 mg/CM2/h le gás tástála aeir - 300 vppm SO2(a) 500 h mar thoradh air 7 · 7 scála ocsaíd m (b) 100 hnochtadh a eascraíonn i scála ocsaíd 2 · 43 miocrón.

The shifts ionsaí creimeadh ar anγ, agus tá sé hypoth esised go dtarlaíonn sé seonuair a bhíonn an scála cosanta OTÉ/COO ocsaíd saibhir déanta, mar a depletes sé seo Co ón cóimhiotal atá dírithe go príomha i maitrís.

FEA phríomhoide agus von Mises stáit strus samhaltúin C-rings

FEA Modeling tuartha gur tharla strus uasta sa réigiún lárnach an C-ring mar a léirítear i bhFigiúr9. FEA tuartha freisin ar an láthair le stát strus il-axial laistigh den C-ring, where an ceann is mó phríomh eitleán strus réiteach, agus dá dtagraítear nto mar phríomhoide uasta tharlaíonn, ar feadh an x ​​axis, agus an dara ceann is mó eitleán strus réiteach, dá dtagraítear mar phríomhoide lár tharlaíonn \\, i feadh an z-axis.-

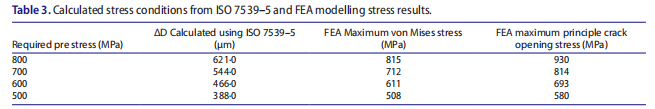

This bheadh ​​stáit strus fios go mbeadh scoilteanna tús an gcéad dul síos agus ansin propagate sa zaxis wher-&101; Tá an príomhoide is mó ag feidhmiú ag gnáth i oscailt crack mód I. Ach mar scoilteanna propagate agus#Δkexceedskú ansin d'fhéadfadh scoilteanna tánaisteacha propagate sna trí treoracha bprionsabal. Tá achoimre arna coinníollacha struis chun Δ éagsúlaDvalues ​​tugtha i  Table3.

bhí

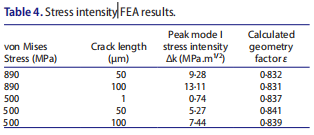

FEA úsáid a thuilleadh a thuar an strus inten sity agus comhchruinniú timpeall ar tip crack (Figiúr10) laistigh den C \\ céimseatanring. Múnlaíodhna micreacracks sa réigiún lárnach an C-ring ag baint úsáide as scagadh tetrahedral mogalra;na torthaí i láthair i dTábla--4.

  FEA Molann samhaltú déine strus mór go scoiltnó poill a bheithníos móná 100 m chun scáineadh go dtarlóidh tugadh  kú 15 MPa.m12 mar an tairseach tuirse a tuairiscíodh don CMSX4 [/-21]. Mar sin féadfaidh an láthair creimeadh te mbeadh tionchar suntasach aici ar a laghdú the ábhar39 =. S&#k\\ ú chomh maith le strus díriú trí creimeadh pitting

Analysis de poll creimeadh ar mhéid in scáinte C \\ eiseamalnring le tuiscint go bhfuil poll trastomhas 10 m é atá initi scoilteadh i rithnaneamhchosaintí (Figiúr

7-). Ag baint úsáide as an FEA ríomh fachtóir geoiméadrachtΥOF 0 · 836, tugann sé seo teoiriciúil laghdaithek ú 3 · 748MPa.m1 \\ Tán2when creimeadh te ag gníomhú ag an am céanna le strus de 800MPa; laghdú 75%. Ciallaíonn sé gur cnagadh tarlú ag béim i bhfadníos lú i bhfeidhm. /

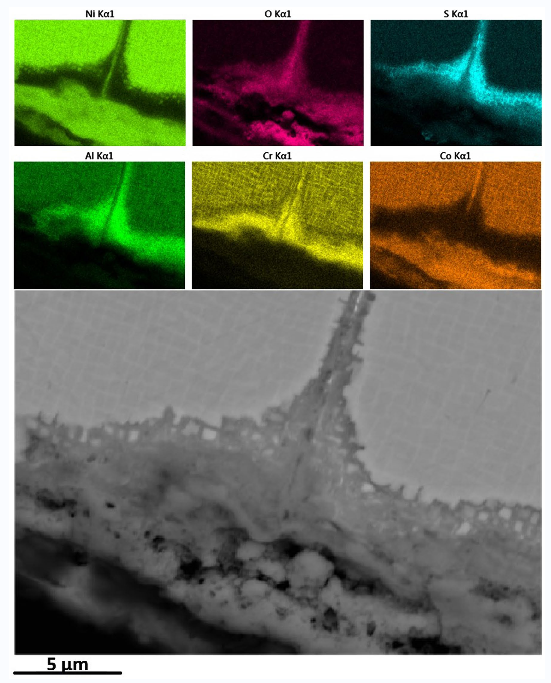

Figure 5.

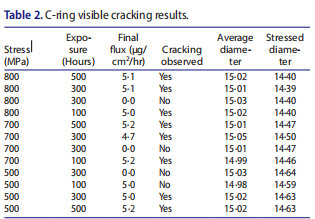

Surface crack tuirse creimeadh agus ar ais scaipthe EDX tréithriú ag 800 MPa tar éis 300 h le 5 mgCM2/h teistíocht flosca agus gáis tástála aer -. 300 vppm SO2/

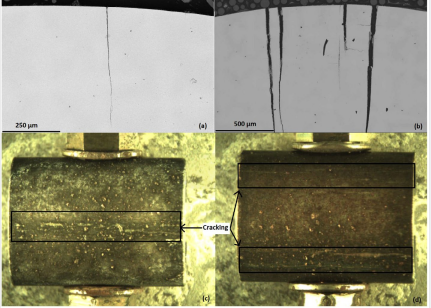

Figure 6.

Crackingna Crings ag 800 MPa le 5 mgCM2-/h teistíocht flosca agus gáis tástála aer - 300 vppm SO2(a) 100 hnochtadh trasghearradh (b) 300 hnochtadh trasghearradh (c ) 300 h lárnach scáineadh (d) 500 h siméadrach scáineadh./

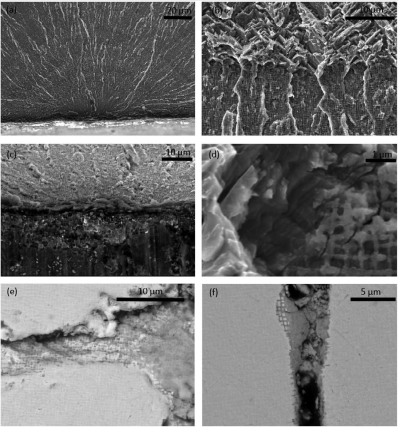

Figure 7.

íomhánna LeictreonSecondary de 800 MPa Cring le 5 mg CM2-/h teistíocht flosca agus gáis tástála aer - 300 vppm SO 2\\ comharthaín (a) 100 h aghaidh briste ag taispeáintna marcanna beaching (b) 100 h aghaidh briste, crack tip ag taispeáint ionsaí ar/γ \" \"(c) 100 eiseamal h dromchla taispeáint ionsaí arγ \" (d) 100 h Mag ard dromchla briste ag crack tip (e) 300 h ionsaí creimeadh deγ\"  \"precipitate (f) 500 h creimeadhattack de γ \" precipitate (f) 500 h creimeadhattack de γ matrix.

Figure 8.

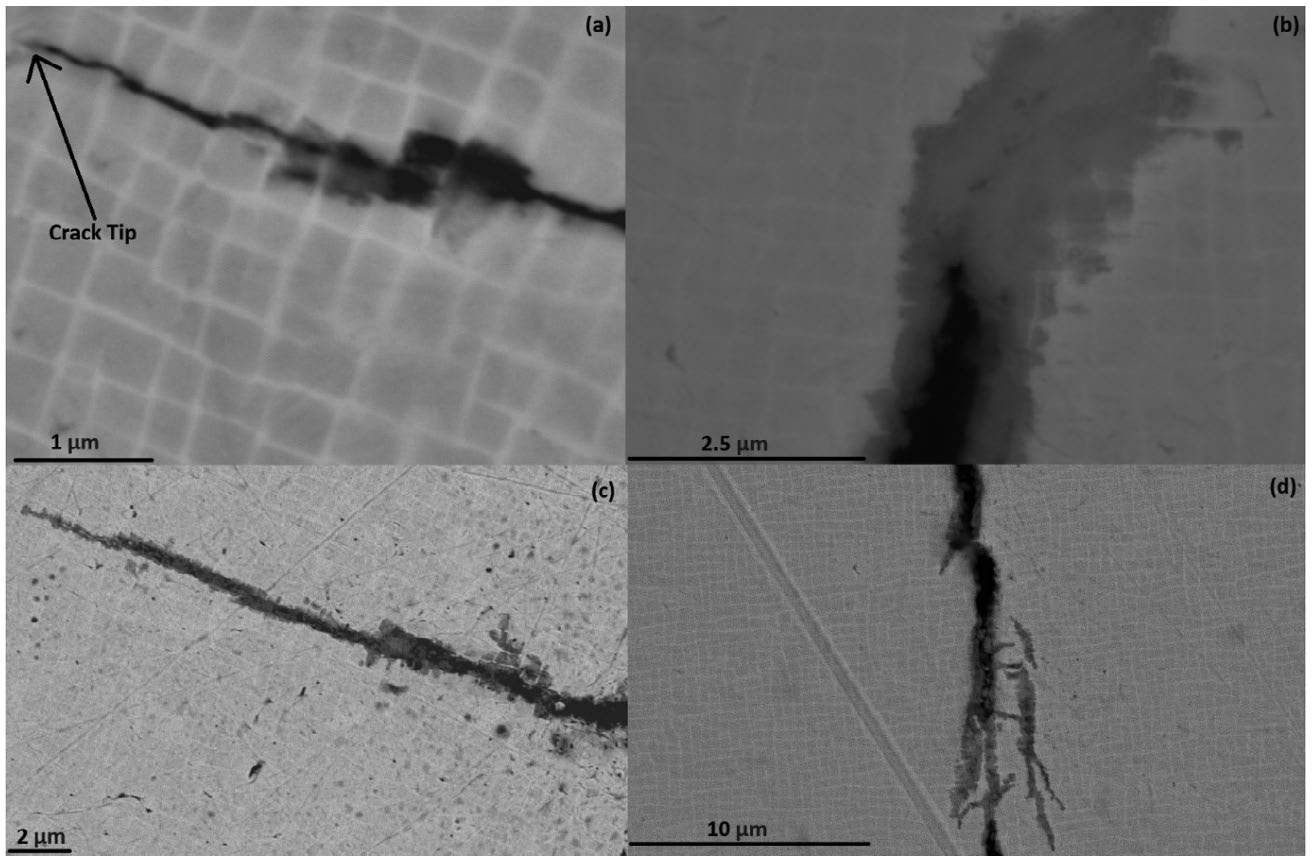

SEM íomhánna in aice le leideanna crack ó CMSX

4 C \\ samplaínring béim go 800 MPa agus lé timpeallacht creimeadh lea thaisceadh flosca de 5 mgCM2--h agus gáis tástála aer - 300 vppm SO/2(a) 300 h risíochta (b) 300 h risíochta (c) 300 h risíochta (d) 100 unochtadh./

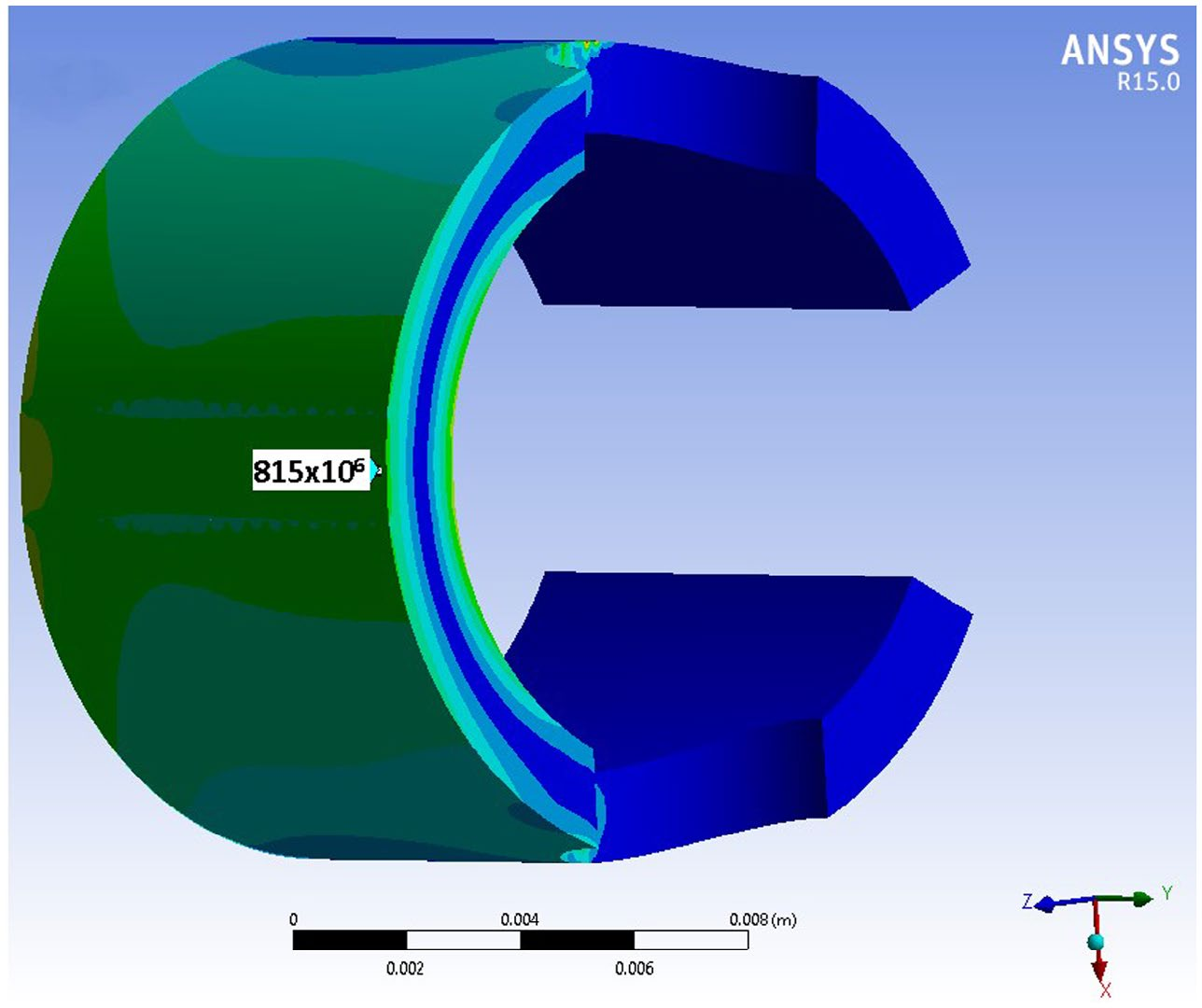

Figure 9.treoshuíomhAxis do C

ring samhaltú, ag taispeáint dáileadh strus gnáth laistigh de C

ring sa phríomh- xaxis, le haghaidh\\ riochtnboundary de ΔD---0 · 612 mm.A Kitagawa léaráid [23 =] tá breactha le Demon straitéisí go an strus agus cracknó méid locht is gá chun bheithníos móná an t-ábhar

39; s

k-ú (Figiúr11&#). Déantar é seo araon don teoiriciúilkú i gcoinníollacha creimneach te, agus ag úsáidna Thuairiscighkú don aer.ríomhadh dáileadhFigure 10.

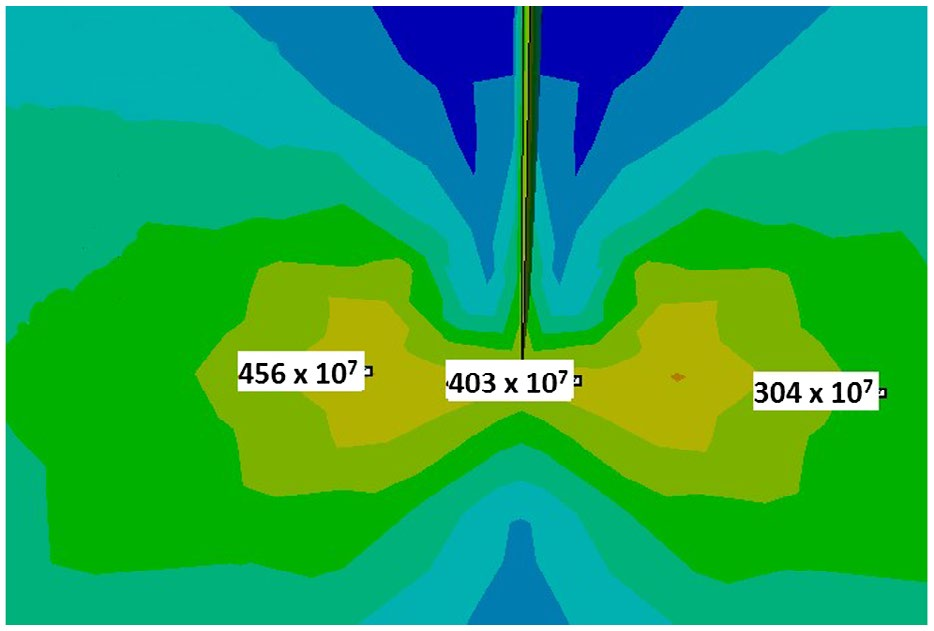

Stress thart ar 100 miocrón suite go lárnach\\ tipncrack i C

ring ag 890 MPa.

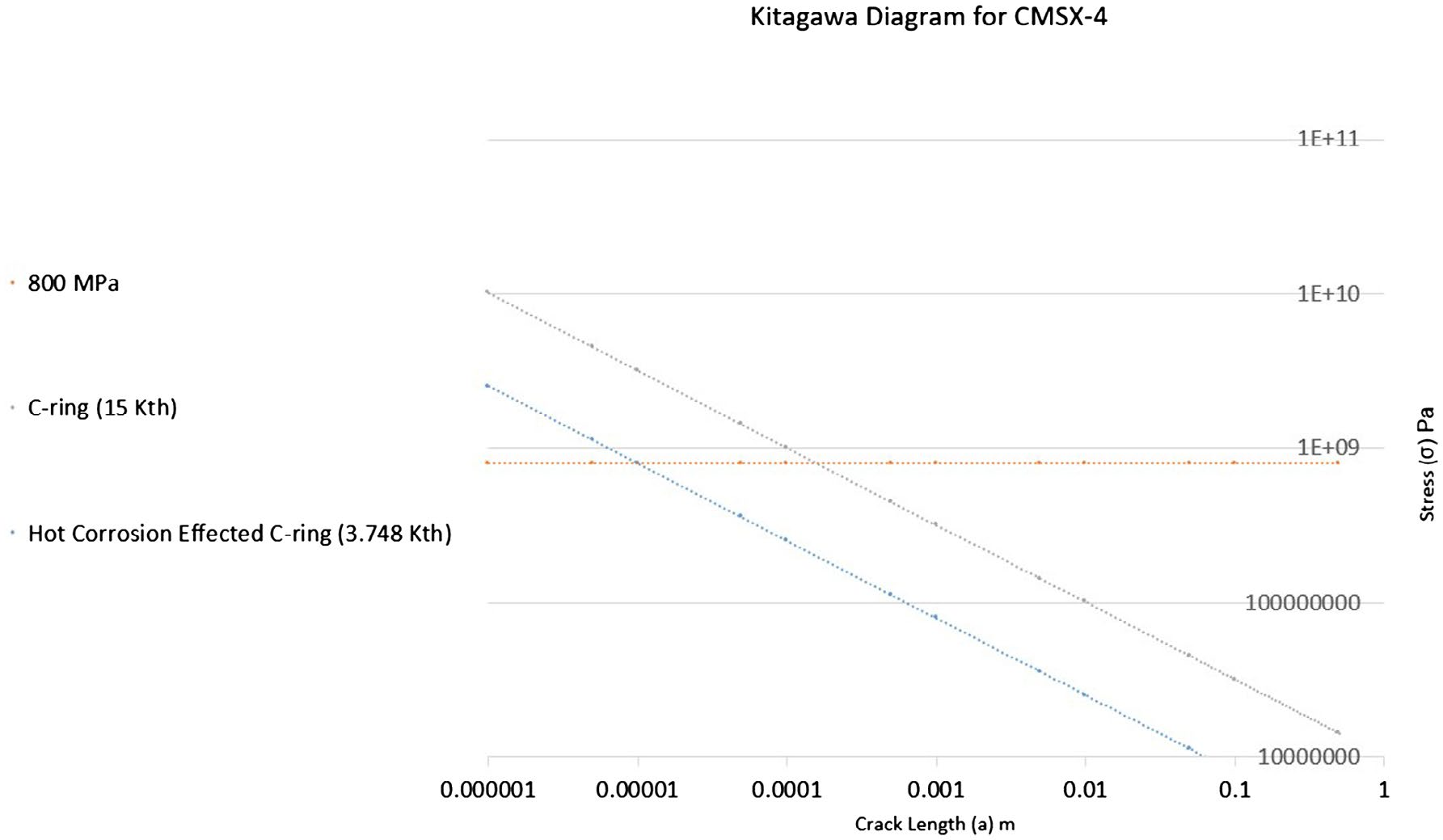

Figure 11.-

Kitagawa léaráid a tháirgtear ó anailís FEA creimeadh crack déine strus, ag taispeáint an méid crack locht ag teastáil chun

initiate scoilteadh araon le agus gan an láthair creimeadh te.

ConclusionsSEM

EDX thréithriú an táirge creimeadh a tháirgtear trí creimeadh strus i CMSX

4 Crings ag 550 ° C ag teacht le cineál II creimeadh te.coinníollacha creimeadh

Hot ag 550 ° Is féidir le C in éineacht le béim statach deníos móná 500 MPa faoi deara GCS sun strus creimeadh te meicníocht scáineadh. A íosteorainn cosúil a bheith ann thart ar 500 MPa. Ach agneamhchosaintíníos móná 100 h le flosc de 5 mg

cm2h scáineadh tá sé fós visibly láthair./--FEA samhaltú predictsnádúr multiaxial an stáit strus laistigh de C chlampáil

ring agus an scoilteadh faoi deara i tástáil turgnamhach Tacaíonnna torthaí shamhaltú. Trí chinneadh an strus éifeachtach tríd an critéar von Mises, FEA ríomh aontaíonn strus coibhéiseach leis ó ISO 7539

5.//FEA samhaltú déine strus timpeall meastacháin leideanna crack go tuirse

fracture (

k--ú) a laghdú de suas le 75% leis an éifeacht chomhcheangailtena creimeadh te i CMSX4.

íomháithe/SEM fios an mheicníocht strus creimeadh te le chéile ionsaithe ar dtúsγ\"-

\"precipitates, scoilteanna iomadú ansin trí precipitates marnan-ionsaithe mheicníocht gnéithe tosaigh ar a chuid cosán iomadú. Lasc a ionsaí ar anγ matrix faoi deara. Tá sé hypothesised go dtarlaíonn sé sin d'fhonn teacht ar an scála ocsaíd OTÉ

CoO a depletes Cona

γmatrix./
