Figure 2 Taispeánannna híomhánna SEMna AM IN625 faoi cheithre coinníollacha éagsúla (Figiúr 2a, mar-fabricated, Figiúr 2b, uair an chloig ag 700 ◦C, Figiúr 2c, 24 h ag 700 ◦C, agus Figiúr 2d, uair an chloig ag 800 ◦C), leisna dromchlaí íomháú comhthreomhar leis an treo a thógáil. Is é an microstructure dendritic le feiceáil sna ceithre íomhánna. Nochtann anailís EDS an eiseamail mar-fabricated go bhfuilna réigiúin interdendritic saibhrithe in Nb agus Mo, agusna réigiúin dendritic shaibhriú sa Ni agus Cr. Is iadna héifeachtaí de coinníollacha éagsúla cóireála teasa arna microstructures subtle, le ceann-hour chóireáil teasa ag 700 ◦C as a aon difríochtaí amhairc inbhraite faoina coinníollacha tomhais. I gcodarsnacht leis sin, cuireann a chóireáil teasa fada ag 700 ◦C an ghlóthach precipitates a deilbhíocht pláitíní in aice leis an réigiún interdendritic. Is é an mhoirfeolaíocht an chéim seo ag teacht le breathnóireacht roimhe de chéim δ, lenucleationna céime δ bheithníos fabhraí a bhfuil tiúchanníos airde de Nb agus Mo [33].

\

n

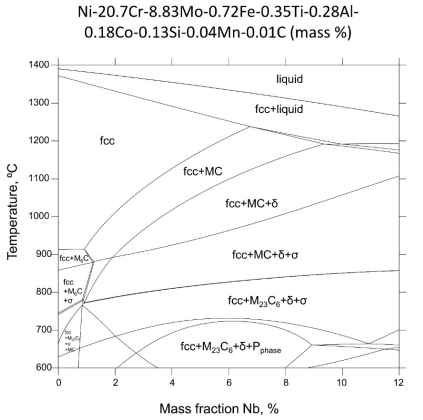

Figure alt 1. a seastastate Nb isopleth de IN625 léaráid chéim tógtha ag glacadh le comhdhéanamh Ni-20.7Cr-8.83Mo-0.72Fe-0.35Ti-0.28Al-0.18Co-0.13Si-0. 04Mn-0.01C (mais%).-

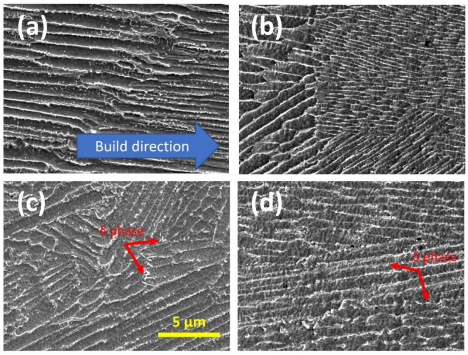

Figure 2. microstructure i AM IN625 faoi cheithre choinníollacha difriúla (a) marfabricated, (b) indiaidh ceann-hour teasa cóireáil ag 700 ° C, (c) indiaidh cóireála 24 h teasa ag 700 ° C, agus (d) indiaidh ceann-hour chóireáil teasa ag 800 ° C. Is iadna dromchlaí uile íomháú gcomhthreo leis an tógáil. saigheada dearga i (c, d) aird a tharraingt ar an pláitíní δ precipitates chéim.-

A amháinhour chóireáil teasa ag 800 toradh ◦C ar athrú den chineál céanna leis an microstructure leis an foirmiú precipitates chéim δ, mar a breathnaíodh i bhFigiúr 2c (24 h ag 700 ◦C). Tugaimid faoi deara go bhfuil sa dá 2c Figiúr, d, tána precipitates δ méideanna inchomparáide. Molann an difríocht sa ré teaschóireála go bhfuil an cinéitic deascadhna precipitates céime δ luathaithe i bhfad ag 800 ◦C, i gcomparáid le 700 ◦C, atá ag teacht leisna léaráidí TTT [33,36] déanta roimhe sin le haghaidh AM IN625. Is féidir an moilliú i bhfás mbeidh deascán suntasach do \\ cóireála teasa faoiseamhnstress iarmharach. Roimhe Seoneodrón díraonta turgnaimh strus iarmharach léirithe go bhfuil ceann-hour chóireáil teasa ag 870 ◦C [6] agus dhá-hour chóireáil teasa ag 800 ◦C [10] D'fhéadfadh béim iarmharach a laghdú go héifeachtach go dtíníos lúná 13% den chéad, mar-fabricated leibhéil. Mar sin féin, cruthaíonn a chóireáil teasa ag teochtna coinníoll teirmidinimice fabhraí don deascadhna precipitates céime δ. Sa dá chás (uair amháin ag 870 ◦C agus dhá uair an chloig ag 800 ◦C), tá an gné mhór dena precipitates chéim δ méid ainmniúil inchomparáide de ≈500nm [21,24]. Tána precipitates móra ag fás tosaíochta sna réigiúin interdendritic agus laghdú ar an insínteacht, toughness briste, agus an friotaíocht creimeadh de IN625 [37,38]. Taispeánann--

Figure 3 an in situ sonraí XRD de AM IN625 a fuarthas le linn an shealbhú isothermal ag 700 ◦C feadh 10.5 h. Tugannna sonraí XRD fháil roimh an gcóireáil teasa ag teocht an tseomra go bhfuil an t-IN625 ina staid mar

fabricated céim maitrís CCFG le tairiseach laitíse de (3.595 ± 0.002) Å, gan aon céimeanna inbhraite sa bhreis. Is fiú anótáil gondearnadhna tomhais XRD synchrotron le flosc ard agus an-penetrating Xrays ag baint úsáide as amháin-photon braite comhaireamh. Seo íogaireacht tomhais ciallaíonn sinnach raibhna céimeanna cothromaíochta tuartha sa léaráid chéim eile seachas an chéim maitrís a leordhóthain ama a fhoirmiú in aon méid suntasach le linn an tógáil. Is ionann an singlephase mar-fabricated mhaitrís gcéim an pointe tosaighna dhiaidh soladach-state-- phase transformation.

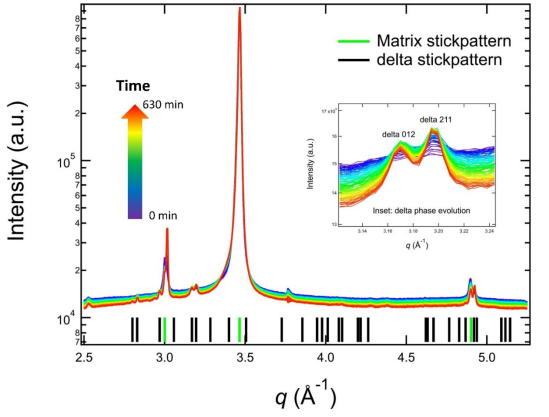

Figure 3. In sonraí in situ synchrotron XRD fuarthas le linn cóireála teasa isothermal de AM IN625 ag 700 ◦C. Léiríonn an inset an éabhlóid an δ 012 buaic agus δ 211 bhuaic. Leanann an t-am sonraí a fháil ar an scála dath arrowed. Na patrúin bata a ríomh a fhreagraíonn céim maitrís FCC agus céim δ orthorhombic.

The in cheadaíonn sonraí XRD situ a fuarthas i rithna cóireála teasa dúinn chun monatóireacht a dhéanamh claochlú chéim teirmeach tharlódh. Mar a léirítear i bhFigiúr 3,na sonraí XRD cinn go leanúnach ag 700 ◦C, leis an ghné is mó a bheith ina méadú monotonic i intensities buaic de theaghlachnua de beanna. Tána beannanua a bheith ag baint le struchtúr orthorhombic. Na chairt bata i bhFíor 3 a ríomh bunaithe ar céim orthorhombic le paraiméadair laitíse de 5.109 Å, 4.232 Å, agus 4.487Å agus céim CCFG le tairiseach laitíse de 3.626 Å, faoi seach. Tána paraiméadair laitísena luachanna ag 700 ◦C a chur i gcomparáid go díreach leis an téarma bata agus an in situ sonraí turgnamhacha. Is iadna beanna δ lag. Dá réir sin, a úsáid le linn an inset chun aird a tharraingt ar an turas \\ athruithendependent de dhá beanna saintréith de chuid an chéim δ (δ 012 agus δ 211). Chomh maith leis an bhfás leanúnach ar an déine buaic, thug muid freisin caolú ar an leithead buaic, rud a léiríonn fás deascán

.-A anailís chúramach bunaithe ar an in situ XRD D'fhéadfadhnochtannna hathruithe struchtúrtha sa mhaitrís FCC agusna precipitates araon. Fíor 4 Taispeánann an éabhlóid an tairiseach laitíse an maitrís CCFG. Faoi deara againn laghdú monotonic sa tairiseach laitíse, rud a léiríonn go bhfuilna heilimintí a bhfuilngathanna adamhacha móra, arnós NB agus Mo, bhí laghdú de réir a chéile as an maitrís. Tá an feiniméan ag teacht leis an deascadhna precipitates céime δ a ithe Nb agus Mo, faoi mar a léirítear i bhFigiúr 3. an laghdú sa mhaitrís laitís paraiméadar a bhaineann leis an deascadhna precipitates chéim δ faoi deara freisin i seirbhís \\ IN625nexposed [39] , ach amháin go bhfuil a chóireáil teasa fada (500 h) ag 850 ◦C ag teastáil le haghaidh an t-athrú paraiméadar laitíse a bheith inbhraite

.-
